欧美成人精品一区二区男人小说,美媛馆国产精品一区二区,亚洲成人av一区二区,欧美momandson

傳統合金要么超強，要么高度可變形，但不能兩者兼具。

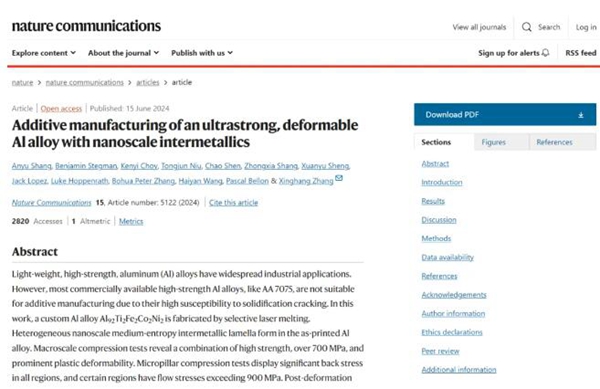

論文鏈接：https://www.nature.com/articles/s41467-024-48693-4

普渡大學材料工程師團隊近期開發出一種創新工藝，成功制造出適合增材制造（3D打印）的超高強度鋁合金。該工藝利用納米級、層狀的可變形金屬間化合物，將鈷、鐵、鎳和鈦等過渡金屬引入鋁中，從而開發出一種兼具高強度和良好塑性變形能力的新型鋁合金。

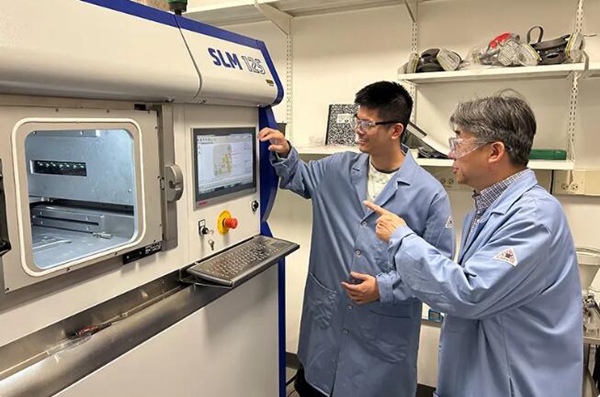

普渡大學教授張星航（右）和研究生助理尚安宇（左），圖片來自：普渡大學

此次研究由普渡大學材料工程學院的王海燕教授和張星航教授領導，團隊成員包括材料科學專業的研究生尚安宇。相關研究成果發表在《自然通訊》雜志上，得到了美國國家科學基金會和美國海軍研究辦公室的支持。此外，這項創新成果已向美國專利商標局申請專利以保護其知識產權。

▍傳統鋁合金的局限性

輕質高強度鋁合金廣泛應用于各個行業，但大多數市售的高強度鋁合金由于易受熱裂影響，不適合用于增材制造。傳統上，通過引入粒子來阻礙位錯運動，從而提高鋁合金的強度，但這些方法所能達到的最高強度僅在300至500兆帕之間，遠低于鋼的600至1,000兆帕。此外，在實現高強度與良好塑性變形能力方面，傳統鋁合金的成功有限。

▍普渡大學方法及其驗證

普渡大學的研究人員通過將鈷、鐵、鎳和鈦等過渡金屬形成納米級金屬間化合物薄片，并聚集成細小的玫瑰花結，大大抑制了金屬間化合物的脆性。

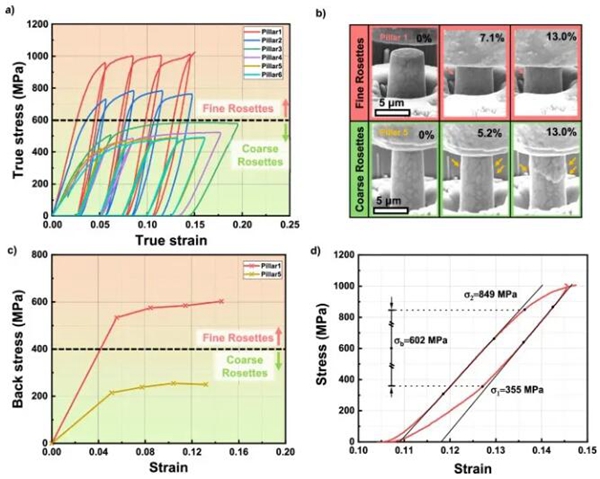

細玫瑰花結區域的變形機制，圖片來自：普渡大學

“這些金屬間化合物的晶體結構對稱性較低，在室溫下易碎，”普渡大學的研究負責人尚表示。“但我們的方法是將過渡金屬元素形成納米級金屬間化合物薄片，然后聚集成細小的玫瑰花結。納米層狀玫瑰花結可以大大抑制金屬間化合物的脆性。”

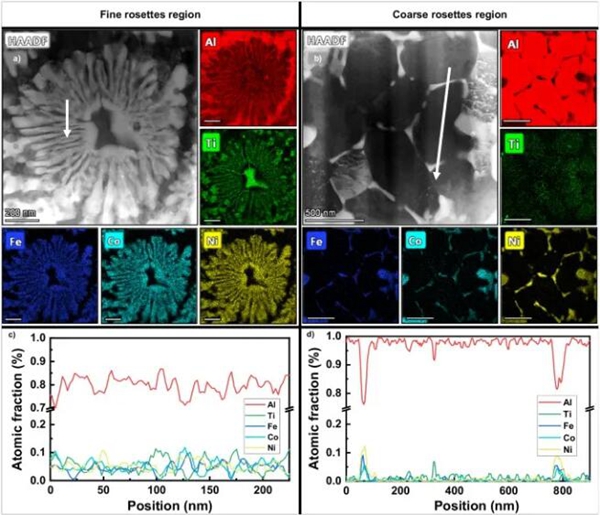

納米級金屬間化合物的形貌和成分，圖片來自：普渡大學

王教授補充道：“此外，異質微結構包含堅硬的納米級金屬間化合物和粗晶粒鋁基體，這會產生顯著的背應力，從而提高金屬材料的加工硬化能力。使用激光進行增材制造可以實現快速熔化和淬火，從而引入納米級金屬間化合物及其納米層。”

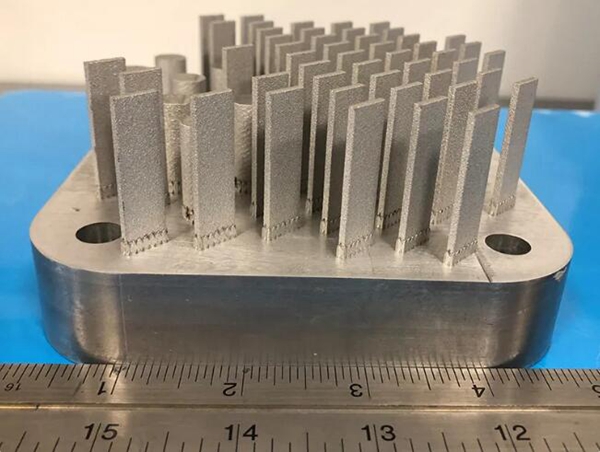

通過該3D打印超高強度鋁合金制作的樣品，圖片來自：普渡大學

研究團隊對所開發的鋁合金進行了多項測試，包括宏觀壓縮試驗、微柱壓縮試驗和后變形分析。測試結果顯示，該鋁合金在宏觀測試中表現出顯著的塑性變形能力和高強度，強度超過900兆帕。

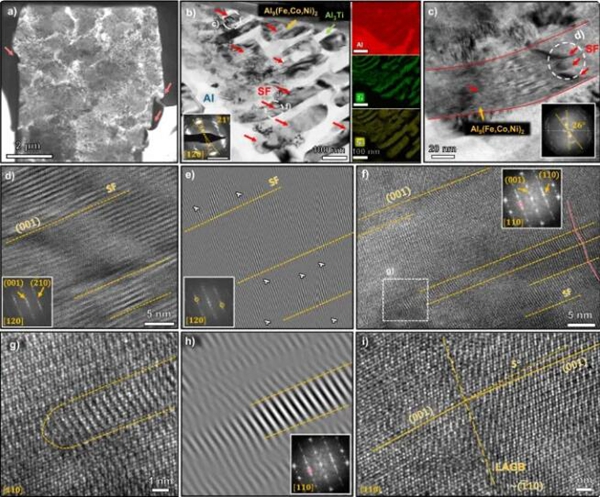

微柱測試表明，所有區域均存在顯著的背應力，某些區域的流動應力超過1千兆帕。變形后分析表明，除了鋁合金基體中豐富的位錯活動外，單斜Al9Co2型脆性金屬間化合物中還形成了復雜的位錯結構和堆垛層錯。
普渡大學團隊的這一創新工藝，成功地將多種過渡金屬引入鋁合金，顯著提高了材料的強度和塑性變形能力。這一突破將為各個行業應用高強度鋁合金開辟了廣闊的前景，尤其是在從航空航天到汽車制造等行業都將有實際應用。

來源：中迅拓鋁模
