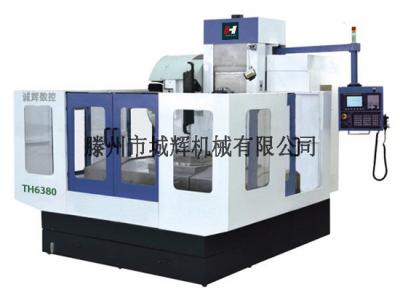

TH6380臥式加工中心主要性能特點
●本機床為定柱式臥式加工中心，適用于箱體、殼體、支架等零件的多工序加工。
●定柱式結構
●氣液轉換升降平衡裝置
●Z向四道矩形硬軌；X向超重載滾柱式直線導軌；Y向矩形硬軌
●主軸箱采用2檔變速結構，自動換取高低檔，適合低速重切削，高檔轉速4000rpm；低檔轉速1200pm
TH6380臥式加工中心區別于立式加工中心的地方在于：主軸軸線與工作臺的位置，平行則為臥式加工中心，垂直則為立式加工中心，因此適用的行業也略有不同。
TH6380臥式加工中心技術參數： 更多詳細請登陸www.jgzxcj.com
|
項目 |
單位 |
技術參數 |
|
|
工作范圍 |
X向行程 |
㎜ |
1200 |
|
Y向行程 |
㎜ |
900 |
|
|
Z向行程 |
㎜ |
1100 |
|
|
主軸端面至工作臺中心距離 |
㎜ |
160-1260 |
|
|
主軸中心至工作臺面距離 |
㎜ |
0-900 |
|
|
主軸 |
主軸最高轉速 |
r/min |
4000（高低2檔） |
|
主軸錐孔 |
|
BT50 |
|
|
主軸電機功率 |
kw |
15/18.5 |
|
|
工作臺 |
工作臺面積 |
mm |
800×800 |
|
工作臺最大載重能力 |
kg |
2500 |
|
|
T型槽尺寸 |
mm |
5-22-160 |
|
|
分度精度 |
“ |
10 |
|
|
重復精度 |
“ |
4 |
|
|
刀庫 |
刀庫容量 |
把 |
24 |
|
刀具（鄰/空）最大直徑 |
mm |
φ127/φ178 |
|
|
刀具最大長度 |
㎜ |
300 |
|
|
刀具最大重量 |
kg |
15 |
|
|
進給 |
X/Y/Z軸快速移動 |
m/min |
12/12/12 |
|
切削進給速度 |
mm/min |
1-5000 |
|
|
導軌 |
型式 |
|
三軸硬軌 |
|
精度 |
定位精度 |
mm |
0.022 |
|
重復定位精度 |
mm |
0.012 |
|
|
其它 |
機床凈重 |
㎏ |
18000 |
|
外形尺寸 |
㎜ |
|
|
