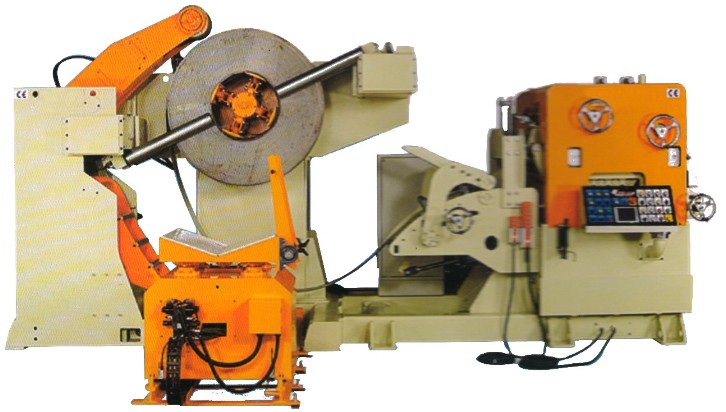

創新的機械結構，使全機所需作業空間縮至最小。
采用人機界面，操作簡單，方便送料。
采用日本伺服電機，確保高精度送料。
送料滾輪及整平滾輪經過鍍鉻處理，硬度》HRC63，耐磨、壽命長。
機頭高度可調，適合不同模高。
|
型號 Model |
|
NCSF3-400 |
NCSF3-500 |
NCSF3-600 |
NCSF3-800 |
NCSF3-1000 |
NCSF3-1300 |
|
|
料寬 Width of Material |
(mm) |
70~400 |
70~500 |
70~600 |
70~800 |
70~1000 |
70~1300 |
|
|
料厚 Thickness of Material |
(mm) |
0.6~6.0 |
||||||
|
料卷內徑 Coil I.D. |
(mm) |
480~520 |
||||||
|
料卷內徑 Coil O.D. |
|
1500 |
||||||
|
最大料重 Max..Coil Weight |
(Kg) |
5000 |
7000 |
10000 |
||||
|
最大速度 Max.Speed |
(m/min) |
22 |
||||||
|
送料長度 Feed Length |
(mm) |
~500 |
||||||
|
矯正滾輪 Work Roll |
|
上Up4/下Down3 |
||||||
|
電源電壓 Power Supply |
|
220V/380V |
||||||
|
空氣壓力 Air Supply |
(M Pa) |
0.5 |
||||||
|
伺服馬達 Main Motor |
(Kw) |
AC7.5 AC11 AC22 |
||||||
|
料架馬達 Uncoil Motor |
(Kw) |
AC3.7 AC5.5 AC7.5 |
||||||
|
擴張方式 Uncoil Expansion |
|
油壓擴張hydraulic |
||||||
|
矯正能力 Feeding Capacity 送料寬度 Width (mm) |
0.6~2.8（mm） |
400 |
500 |
600 |
800 |
1000 |
1300 |
|
|
3.2~4.5(mm) |
300 |
400 |
500 |
650 |
750 |
850 |
||
|
5.0~6.0(mm) |
250 |
250 |
250 |
250 |
250 |
250 |
||
