常熟市威成機械有限公司
CHANGSHOU WEICHENG AUTOMATION MACHINE CO. LTD.
CHANGSHOU WEICHENG AUTOMATION MACHINE CO. LTD.

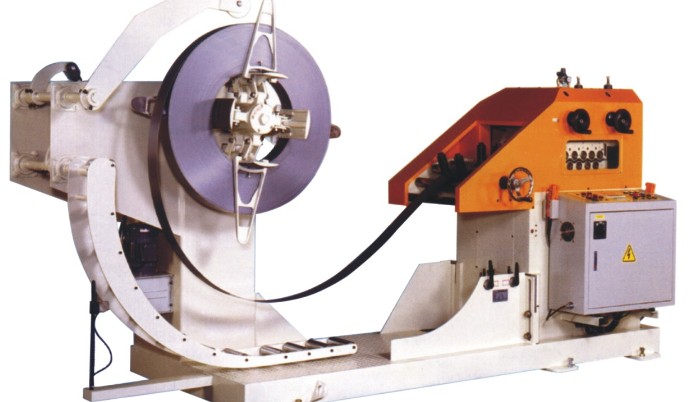

創新的機械結構，使全機所需作業空間縮至最小。
采用人機界面，操作簡單，方便送料。
采用日本伺服馬達，確保高精度送料。
送料及整平輥經過鍍鉻處理，硬度》HRC63，耐磨、壽命長。
機頭高度可調，適合不同模具高度。
|
型號 Model |
|
NCSF2-400 |
NCSF2-500 |
NCSF2-600 |
NCSF2-700 |
NCSF2-800 |
NCSF2-1000 |
|
|
料寬 Width of Material |
(mm) |
50~400 |
50~500 |
50~600 |
50~700 |
50~800 |
50~1000 |
|
|
料厚 Thickness of Material |
(mm) |
0.3~4.5 |
||||||
|
料卷內徑 Coil I.D. |
(mm) |
480~520 |
||||||
|
料卷外徑 Coil O.D. |
(mm) |
1400 |
||||||
|
最大料重 Max..Coil Weight |
(Kg) |
3000 |
5000 |
|||||
|
最大速度 Max.Speed |
(m/min) |
18 |
||||||
|
送料長度 Feed Length |
(mm) |
~500 |
||||||
|
矯正滾輪 Work Roll |
|
上Up4/下Down3 |
||||||
|
電源電壓 Power Supply |
|
220V/380V |
||||||
|
空氣壓力 Air Supply |
(M Pa) |
0.5 |
||||||
|
伺服馬達 Main Motor |
(Kw) |
AC4.4 AC5.5 |
||||||
|
料架馬達 Uncoil Motor |
(Kw) |
AC2.2 AC3.7 AC5.5 |
||||||
|
擴張方式 Uncoil Expansion |
|
油壓擴張hydraulic |
||||||
|
矯正能力 Feeding Capacity 送料寬度 Width (mm) |
0.3~2.8（mm） |
400 |
500 |
600 |
700 |
800 |
1000 |
|
|
3.2~4.5(mm) |
300 |
400 |
450 |
500 |
550 |
650 |
||
