QDQ641F-25C液氨緊急切斷閥
產品詳細介紹

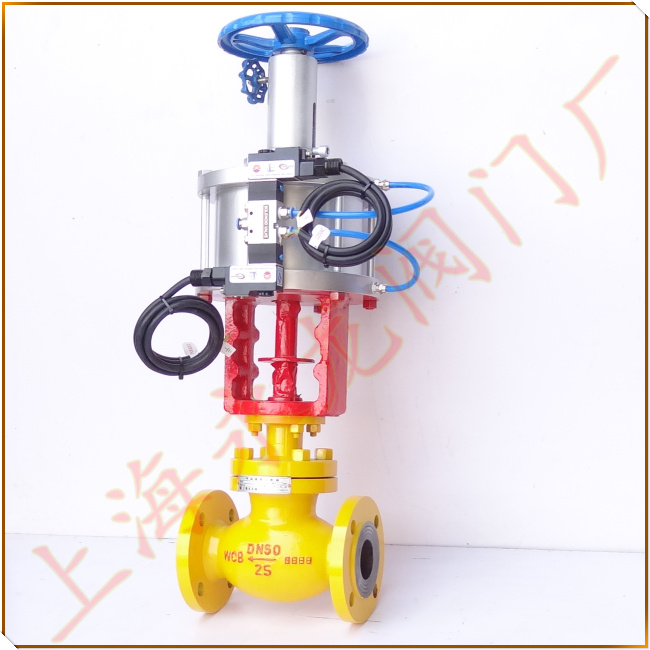

QDQ641F-25C液氨緊急切斷閥
型號：QDQ641F-25C
緊急切斷閥簡介：
QDQ帶手動雙電控防爆型液氨緊急切斷閥是上海永龍閥門廠設計的第二代“氣動緊急切斷閥”新產品，氣缸采用活塞式結構，可根據現場工況需要自己設定常開式（閥門長期打開狀態，在維修期間、更換其他閥門或緊急情況需要關閉）。常閉式（閥門安裝在儲罐的入口和出口，平常為關閉狀態，在裝卸過程才開啟），通過二路電磁閥通電通氣換向實現開和關動作。
工作原理：
常閉式（測試）：在安裝完畢后，接通氣源，連接好電源，給上方的電磁閥通電通氣，氣源壓力進入上氣缸推動活塞下降，閥門為關閉，電磁閥即可斷電（再通電或斷電閥門都保持關閉狀態），需要打開：通過下方電磁閥通電通氣，氣源壓力進入下氣缸推動活塞上升，閥門打開，電磁閥即可斷電（再通電或斷電閥門都保持打開狀態）。
常開式（測試）：在安裝完畢后，接通氣源，連接好電源，給下方的電磁閥通電通氣，氣源壓力進入下氣缸推動活塞上升，閥門為開啟，電磁閥即可斷電（再通電或斷電閥門都保持開啟狀態），需要關閉：通過上方電磁閥通電通氣，氣源壓力進入下氣缸推動活塞下降，閥門關閉，電磁閥即可斷電（再通電或斷電閥門都保持關閉狀態）。
《電磁閥通電通氣打開或關閉閥門后，即可斷電，不需要長期通電，以免電磁閥線圈過度發熱影響電磁閥壽命》
QDQ帶手動雙電控防爆型液氨緊急切斷閥在無外氣源壓力操作情況下，將手輪逆時針旋轉到頂，閥瓣處于常開狀態，將手輪順時針旋轉到底，閥瓣處于常閉狀態，在自動化系統上使用時，切斷閥與氣源配套使用，氣源的壓力進入上氣缸將閥門關閉，氣源的壓力進入下氣缸將閥門開啟。
技術參數：
口徑：DN25~DN200
材質：鑄鋼、304不銹鋼 316不銹鋼
閥體壓力：1.6MPa~4.0MPa
氣源壓力：0.4MPa~0.6MPa
溫度：-29~120℃、-40~120℃、（蒸汽-29~300℃）定購時請注明使用介質及使用溫度。
使用介質：水、蒸汽、燃氣、液化氣、液氨、氨氣、弱腐蝕氣體/液體。
手動、氣動操作說明:
1.手動操作時：將手輪按順時針旋轉到底，閥門關閉；逆時針旋轉閥門開啟。
2．氣動操作時：將手輪按逆時針旋轉到底（定位桿為停留在刻度的橫線上，鎖緊大手輪下方的小手輪，防止人員失誤操作），打開氣源壓力操作閥門即可，無需再操作手輪。
如發生氣源故障時，不能關閉閥門，（先松開大手輪下方的小手輪）再用手輪順時針旋轉到底關閉閥門，防止事故發生。
可配套附件：空氣過濾減壓閥、信號反饋裝置、防爆電磁閥（24V/220V可選擇）、手輪手動裝置。
安裝方式：水平安裝（凡出廠超過六個月的閥門產品安裝使用前應進行壓力試驗）
